一个典型的EPON系统由OLT、ONU、ODN组成。OLT放在中心机房，ONU为用户端设备。ODN是光配线网，主要由一个或数个分光器来连接OLT和ONU，它的功能是分发下行数据并集中上行数据。OLT既是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。

OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA的不同要求进行带宽分配、网络安全和管理配置。分光器是一个简单设备，它不需要电源，可以置于全天候的环境中，一般一个分光器的分线率为2、4、8、16和32，并可以多级连接。在EPON中，OLT到ONU间的距离最大可达20km，如果使用光纤放大器（有源中继器），距离还可以延长，但是现在已经没必要加放大器了因为现在农村基本上已经全面覆盖了。

一个典型的EPON系统由OLT、ONU、ODN组成。OLT放在中心机房，ONU为用户端设备。ODN是光配线网，主要由一个或数个分光器来连接OLT和ONU，它的功能是分发下行数据并集中上行数据。OLT既是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。

OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA的不同要求进行带宽分配、网络安全和管理配置。分光器是一个简单设备，它不需要电源，可以置于全天候的环境中，一般一个分光器的分线率为2、4、8、16和32，并可以多级连接。在EPON中，OLT到ONU间的距离最大可达20km，如果使用光纤放大器（有源中继器），距离还可以延长，但是现在已经没必要加放大器了因为现在农村基本上已经全面覆盖了。

三网合一最大的好处就是资源整合。

在了解三网融合之前，我们有必要了解下一些常用的术语的定义，这些也是在建设三网融合时常用到的。

1、无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称PON。

2、无源光网络系统：由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU 组成的信号传输系统，简称PON 系统。根据采用的信号传输格式可简称xPON，如APON、BPON、EPON 和GPON 等。

3、光分配网：是无源光网络的另一种称呼，由馈线光缆、光分路器、支线光缆组成的点对多点的光分配网络，简称ODN。

4、馈线：光分配网中从光线路终端OLT 侧紧靠S/R 接口外侧到第一个分光器主光口入口连接器前的光纤链路。

5、支线：光分配网中从第一级光分路器的支路口到光网络单元ONU 线路侧R/S接口间的光纤链路。采用多级分光时，也包含除一级光分路器以外的其它光分路器。

6、冷接 子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。

7、 光分路器：一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件，简称OBD。

8、光分路盒（框）：专门为安装光分路器设计制作的盒体或机框，内部包含光纤熔接盘和光纤活动连接器等配件，具有一定的防尘功能。盒式可分成落地安装式或挂墙安装式，机框式可安装在标准19英寸机架上。

9、A86 接线盒/A86 面板：一种长和宽均为86mm 的通用墙式出线装置，由接线盒和面板组成。

10、 综合信息盒：安装在最终用户处，具有电话、数据、有线电视等网络综合接线功能的有源信息分配盒。

11、用户光缆终端盒：提供光缆到达用户做终结的光纤保护盒，通常装有光接插件。

12、入户光缆：引入到用户建筑物内的光缆。

13、皮线光缆：是一种采用小弯曲半径光纤，具有低烟无卤阻燃特性外护套的非金属光缆，适用于室内暗管、线槽、钉固等敷设方式。

1、总体规划

参考中国市场对宽带接入网的发展要求，并结合当前GPON产品的特点及现网部署具体操作，建议采有FTTH建设模式，具备为最终用户提供超高带宽的能力，为最终用户带来IP网络+有线电视+固定电话等功能丰富的业务模式和最好的业务体验。

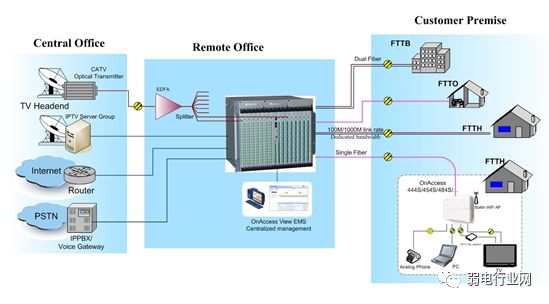

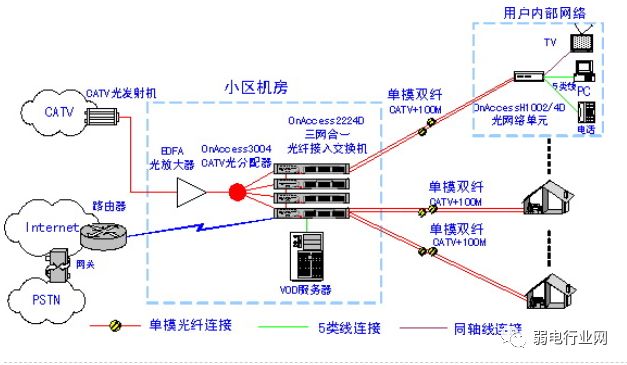

PON FTTH三网合一整体网络方案

2、FTTH网络区域划分

FTTH 网络属于接入网范畴，应与接入网规划思路保持一致，通过区域划分，以分区域为单位进行规划，一般以接入网服务区为一个规划分区域。接入网服务区是由接入网的一个主干网服务所覆盖的区域。一般以端局为服务区中心，可以有单局覆盖的服务区，也可以有双局覆盖的服务区。在各接入网服务区FTTH网元和ODN网络等内容的规划完成之后，再在整个本地网范畴内进行综合考虑，并进行网络资源等内容的规划、经济评价等。

3、FTTH网络提供的主要业务

FTTH系统可以作为一种综合接入手段，提供高带宽和QoS 保证能力，可以承载包括以太网/IP 业务、语音业务、视频监控等多种业务，满足Triple-play 的需要。可以提供语音、数据、视频、监控业务的接入和承载：
