8路标清编调一体机


  • 品牌 : 8路标清编调一体机
  • 时间 : 2022.03.18






  • 产品介绍
  • 产品留言


产品概述

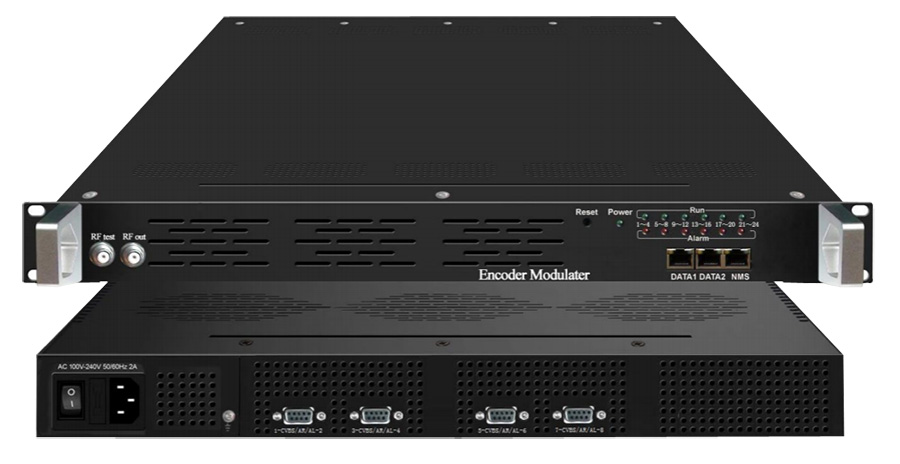

  NDS3542HA系列标清编调一体机是我公司*研发的集编码和调制于一体的高性价比图文编调设备。该设备支持4路、8路、12路、16路、24路CVBS输入和1路千兆IP输入、1路百兆IP输入。支持4个DTMB单载波(或DVB-C/-T)输出或4路MPTS输出（可选配ASI输出）。该设备支持OSD功能，可在每路编码视频中插入图片、二维码、文字等信息，具有高集成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等IPTV数字电视系统。


主要特性
√ 符合DTMB GB20600-2006调制标准；
√ 支持8路、12路、24路CVBS输入，MPEG-2标清编码；
√ 支持MEPG-1 Layer2、AC3音频编码格式；
√ 编码节目都支持OSD功能（可在每路编码视频中插入图片、二维码、文字等）；
√ 支持字幕滚动、图片及二维码叠加，添加LOGO、符号等，可以在电视屏幕任意地方显示， 可调坐标720X576（标清），字体、颜色分辨率可调；
√ 支持图文定时显示功能，多张图片可轮流幻灯显示；
√ 支持设置完成立即生效，无需重启；
√ 支持MEPG-2视频编码格式；
√ 支持IP输入，128个IP地址，UDP、RTP协议；
√ 4个DTMB (或DVB-C/-T)载波输出或4个MPTS输出（DATA1），UDP、RTP协议；
√ *的RF输出性能，MER≥40dB；
√ 支持Web网络管理；


技术指标




输入

8路/12路/24路CVBS输入

1路IP千兆输入、1路百兆IP输入，UDP、RTP协议

1路Tuner输入（当调制为DVB-C时可通过该接口增加节目）（选配）

输出

射频输出4个DTMB(或DVB-C/-T)频点 或 IP输出4路MPTS

视频编码

编码格式

MPEG-2

输入接口

24路CVBS

分辨率

720*576(PAL)，720*480(NTSC)

码率

0.8Mbps~8Mbps

音频编码

编码格式

MPEG-1 Layer2、AC3

码率

64Kbps~384Kbps

调制

调制通道

4

标准

DTMB GB20600-2006

星座

4QAM、16QAM、32QAM、64QAM

RF输出

输出通道

1个RF接口，4个频点，F头，75Ω阻抗

频率范围

50~900MHz，1kHz步进

输出电平

-26dBm~-1dBm（可调）

MER

≥40db

IP输出

4路MPTS（DATA1），UDP、RTP协议（当选择为IP输出时）

系统

支持网络升级

中文/英文操作界面

通用

尺寸(长×宽×高)

482mm×410mm×44mm

约重

4~8kg

温度范围

0~45℃(工作)；-20~80℃(存储)

电源需求

AC100~240V，50/60Hz


订购指南：



型号

功能接口

NDS3542H-8

8路CVBS接口输入编码调制一体机

NDS3542H-12

12路CVBS接口输入编码调制一体机

NDS3542H-24

24路CVBS接口输入编码调制一体机

NDS3542HA-8

8路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等)

NDS3542HA-12

12路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等)

NDS3542HA-24

24路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等)
